Leiterplatten aus München
Ihr zuverlässiger, langfristiger Partner für die Herstellung von Leiterplatten.
Willkommen bei PCB Express. Prototypen liefern wir auch schon ab einem Produktionstag – als Prototyp oder als Serie.
IPC-A-600 Class IIIRoHSTS16949UL
- Prototypen ab einem Produktionstag
- 1 Tag
- Lagenanzahl je nach Ihren Anforderungen
- 1–32 Lagen
- Leiterbahnbreite / Isoabstand
- 50 µm
- Flex- und Starrflex-Leiterplatten
- 12 Lagen
Angebot anfordern
Beschreiben Sie uns Ihre Leiterplatte – Lagenanzahl, Abmessungen, Menge und Lieferzeit – und wir erstellen Ihnen schnellstmöglich ein individuelles Angebot.
Angebot anfordernHDI Leiterplatten
Unter HDI/SBU-Technologie versteht man feinste Strukturen in Verbindung mit komplexen Multilayern. Wir bieten verschiedene Möglichkeiten für komplexe Designs, Lagenaufbauten und Materialien an.
Mehr erfahrenFlex- und Starrflex Leiterplatten
Starrflex Leiterplatten sind Hybridsysteme, die die Charakteristiken von starren und flexiblen Leiterplatten in einem Produkt kombinieren.
Mehr erfahrenWarum PCB Express
Unsere Geschäftsgrundsätze
- 01
Qualität & Tempo
Qualität und kurze Lieferzeiten haben bei uns höchste Priorität.
- 02
Offene Kommunikation
Offene Kommunikation mit unseren Geschäftspartnern, wenn es darum geht, eine herausfordernde Aufgabenstellung einer realistischen Lösung zuzuführen.
- 03
Rund um die Uhr
Wir sind rund um die Uhr für Sie da.
Prototypen und Serien
Leiterplatten als Prototypen oder auch als Serien
Wir bieten die folgenden technischen Eckdaten:
Support- Lagenanzahl 1–32, je nach Ihren Anforderungen
- Flex- und Starrflex Leiterplatten bis zu 12 Lagen
- Leiterbahnbreite/Isoabstand bis hinunter zu 50 µm
- SBU-Technik
- Sacklöcher und vergrabene Bohrungen
- Gefüllte und gepluggte Mikrovias
- Tiefenfräsen (z-Achsen-gesteuert)
- HDI-Leiterplatten
- Plattierte Schlitze
- Plattierte Halblöcher
- Leiterplattendicke bis 5 mm
- Impedanzkontrollierte Multilayer
- Verschiedene Farben für Stopplack und Bestückungsdruck
- Dickkupfertechnik
- Leiterplatten gemäß TS16949
- Unterstützung schon in der Designphase
Produkte
Die verschiedenen Typen von Leiterplatten
Leiterplatten für Telekommunikation, Satellitenausrüstung, Automobilindustrie, Medizintechnik, Robotik, Sicherheitstechnik und mehr.

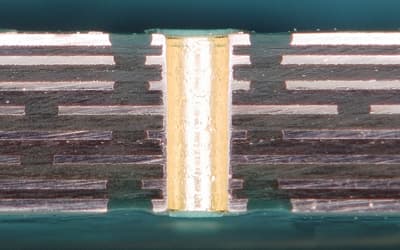

Multilayer
4 bis 36 Lagen in FR4, High-Tg 170 °C oder gemischten FR4-Rogers-Aufbauten, symmetrisch oder asymmetrisch.
- Lagen
- 4–36
- LP Dicke
- bis 5.0 mm

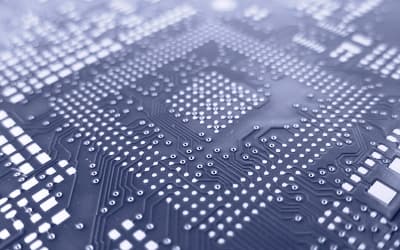

HDI-Leiterplatten
Feinste Strukturen, Mikrovias per Laser, Sacklöcher und vergrabene Bohrungen für Bauteile mit hoher Pin-Anzahl.
- Laser-Via
- 0.075 mm
- Aspect Ratio
- 1:25
HF Hochfrequenz-Leiterplatten
Leiterplatten für Signalfrequenzen über 500 MHz bis in den GHz-Bereich, mit engen dielektrischen Toleranzen.
- Frequenz
- > 500 MHz – GHz
- Material
- Rogers RO4000
Hochtemperatur-Leiterplatten
Basismaterialien mit hoher Glasübergangstemperatur (Tg), die auch den Wärmebelastungen der Bestückung standhalten.
- Tg
- bis ca. 280 °C
- Materialien
- FR4, BT, CE, PI

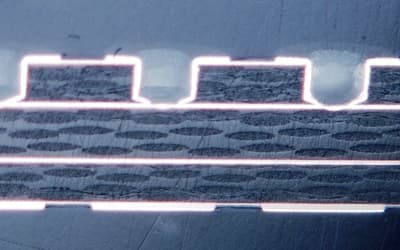

Dickkupfertechnik
Endkupfer bis 435 µm für hohe Ströme und Wärmemanagement, z. B. in Stromversorgung und Automotive.
- Basisfolie
- 9–400 µm
- Endkupfer
- bis 435 µm
Flexible Leiterplatten
Flex- und Starrflex-Leiterplatten auf Polyimid: bis 10 Flex-Lagen und 20 Starrflex-Lagen.
- Flex-Lagen
- bis 10
- Starrflex-Lagen
- bis 20
Doppelseitige Leiterplatten
Alle gängigen Oberflächen, Stopplack- und Bestückungsdruckfarben, Fräsen, Ritzen, Einpresstechnik und mehr.
- Oberflächen
- HAL, Ni/Au
- Test
- Finger-Tester, AOI
Elektronische Fertigungsdienstleistungen (EMS)
Bestückung von Prototypen und Kleinserien in SMT und THT: Leiterplatte, Bestückung und Bauteile aus einer Hand.
- Technik
- SMT + THT
- Mindestmenge
- keine
Kontakt zu uns
Schreiben Sie uns – wir melden uns schnellstmöglich bei Ihnen.
- Ognen Kao · International Sales Manager
- kao@pcbexpress.eu
